アンテナアナライザーCAA-500Mark2

全国送料無料!

1.8MHz-500MHz周波数直読の信号発信器を内蔵ダブルメーターの採用でSWRとインピーダンスが同時に測定可能!



商品番号 caa500mk2
商品名 アンテナアナライザーCAA-500Mark2
定価(消費税別) 72,000円
販売価格 58,740円
税別価格 53,400円
メーカー コメット
在庫数
ポイント 1%

数量:

入荷しました!
全国送料無料!


ダブルメーターの採用でSWRとインピーダンスが同時に測定可能!
マルチディスプレイにてグラフィカルに表示!


好評のCAA-500がMarkUに進化して登場
従来の使い勝手はそのままに、新たな機能を追加しました。


1.8インチ カラーLCDによる
 マルチインフォメーションディスプレイ表示

 測定周波数、SWR値、インピーダンス、バッテリー残量を
 グラフィカルに表示します。

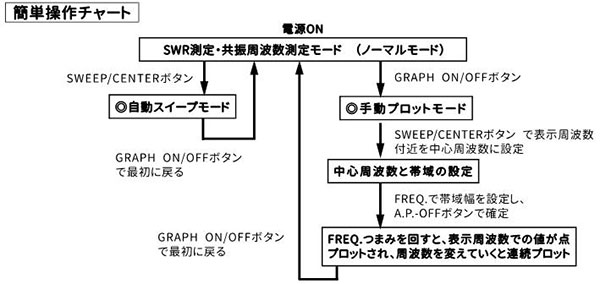

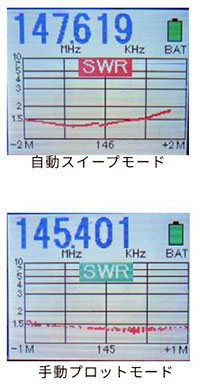

SWRの周波数スイープに対応
 ボタン一つで、測定周波数付近を自動的に
 スイープし、SWR波形表示します。
 マニュアルでもプロット可能です。

ニッケル水素充電池の充電に対応
 本体にニッケル水素充電池を入れたまま、
 外部電源を接続するだけで充電ができます。
 ※通常の乾電池(アルカリを含む)には充電できません。

自動電源OFF機能を追加
 操作しない時間が続くと、自動的に
 電源がOFFになります。
 1〜9分(1分毎)の間で設定可能です。














製品仕様

●周 波 数 レ ン ジ : 1.8から500MHz 35レンジ分割
●RF発振出力レベル: HF/VHF : 0dBm (1mW) , UHF : -1dBm (約0.8mW)
●測 定 SWRレンジ: メカニカルメーター:1.0〜6.0 , LCD:1.0〜9.9
●インピーダンスレンジ: 12.5 〜 300Ω(メカニカル、LCD共)
● 抵抗値表示範囲: 0〜500Ω ※1.8〜190MHzの帯域において表示対応
● リアクタンス値表示範囲: 0〜500Ω (極性表示無し)
               ※1.8〜190MHzの帯域において表示対応
● コ ネ ク タ ー: M-J (HF/VHF帯) , N-J (UHF帯) 「自動切り替え」
● 使用温度範囲: 0℃ 〜 +40℃
● 電    源: 単3形乾電池または単3形ニッケル水素電池
        6本(本体背面のケース内に収納)
● 連続使用時間: 約9時間(単3形アルカリ乾電池使用時)
● 外 部 電 源: DC 8〜16V (センターピン プラス)
● 消 費 電 流: 190mA以下
● 充 電 時 間: 約15時間(DC12V〜14Vの場合)
● 寸   法: (W)89x(H)180(196)x(D)61(67) [mm]
● 質   量: 約820g(本体のみ), 約960g(乾電池装着時)
● 付 属 品: 外部電源用プラグDCケーブル (白線側が+)



【関連用品】

専用ソフトケース CAA-5SC


小型ダミーロード DL-50A(DC〜1000MHz、MP型コネクター)

小型ダミーロードDL-50N(DC〜1500MHz、NPコネクター)


【参考資料】
● アンテナ調整の勘どころ
(JA6HR記)
●アナライザーを使用して 同軸ケーブルの劣化を測定
(JA6HR記)
