最新鋭広帯域受信機AR-5001D
商品詳細

最新鋭広帯域受信機AR-5001D

待望のAR5001Dが発売となりました!

デジタル技術を凝縮した未来志向の広帯域、オールモード受信機です。

商品番号 ar5001d
商品名 最新鋭広帯域受信機AR-5001D
定価 348,600円
販売価格 308,000円
税別価格 280,000円
メーカー エーオーアール
在庫数
ポイント 1%

割引クーポン:
数量:


※この商品はすぐ使える割引クーポンが利用できます。

40kHz〜3.15GHz
業務仕様 通信型広帯域受信機AR5001D

AR5000 シリーズの生産終了から1年、デジタル技術を凝縮した待望のハイスペック固定型広帯域受信機の誕生です。
40kHz〜3.15GHz を1Hz ステップ1ppm の周波数精度(別売のGPS ユニット装着で0.01ppm の周波数精度へアップグレード可)で連続カバーするマルチ・モード対応の最新鋭業務用受信機です。

主な特徴
・AR5000で好評だった受信性能がデジタル処理によりさらに進化
・2波/3波同時受信が可能
・受信周波数の拡大 40KHz−3.15GHz
・以前はオプション機能を標準装備(AFC、NB、SAM、CTCSS、ビデオ出力 等)
・スペクトラム表示が本体のみで可能(スパン10MHzまで)
・IQ出力やAPCO P-25デジタル復調などはオプションで可能
・SDカードに録音が可能。アラームと連動しての録音も可能です。

【特 長】
広帯域、マルチ・モード対応
AR5001D は40kHz〜3.15GHz を最小1Hz ステップで連続カバーします。
また復調専用のDSP によりUSB/LSB、CW、AM、SAM、FM,WFM に加えFM ステレオにも対応します。
CTCSS、 DCS、 DTMF等のトーンも標準装備です。

3波同時受信
このクラスの受信機としてはじめて、25MHz 以上の周波数でIF 帯域内2 波同時受信(オフセット受信)と25MHz 以下のHF 帯との受信を組み合わせることで、トリプル・ワッチ(3 波同時受信)が可能となります。

高性能アナログ・フロントエンド
コンピュータ・シュミレーションにより最適化された高性能な分布定数フィルタにより、高性能なアナログ信号処理が行われます。

デジタル信号処理
25MHz 以下のHF バンドはイメージ特性に優れたダイレクト・サンプリング方式を、また25MHz 以上のバンドにおいては45.05MHz のIF 以降の信号はデジタル変換され、専用のデジタル信号処理プロセッサにより処理されます。
アナログ処理部にAGC はなく、AGC を含め全ての処理はデジタル処理されます。

FFT アナライザー
専用のプロセッサによる高速フーリエ変換(FFT)処理により、400kHzから10MHz の任意の帯域幅で、帯域内のスペクトルを表示することができます。 高速度な描画処理により帯域内でのアクティビティを瞬時に見ることができます。

広帯域IF 出力
スペクトラム・アナライザ、モニター・スコープや他の機器での信号処理に利用できる45.05MHz(±7.5MHz 帯域幅)アナログIF 出力、DRM(Digital Radio Mondiale)放送をPC でデコードするための12kHz オフセットのAIQ(アナログI/Q 出力)、 また25MHz 以上のバンドではバンド丸ごと記録を可能とした別売のI/Q ボードによるデジタルI/Q 出力の三系統のIF 出力が得られます。

高精度周波数リファレンス
別売のGPS受信機からのパルス信号により、内部の10MHz リファレン発振器にロックを掛け0.01ppm の高い周波数精度が得られます。


写真は別売のGPS受信機高度な相関性能3GHz までの周波数範囲において、アンテナ入力とIF 出力レベルは+/-1.5dB 以内で相関がとれ、またトレーサビリティー可能な測定系で校正されています。 IF 帯域内リップルも1dB 以下で、スペクトラム監視に最適です。

DDS 局部発振器
従来のPLL 方式でなく、すべてDDS により第1ローカル周波数を作り出しています。高速な周波数の切り替えが可能となりました。

最大240 時間の録音機能
SD カードを本体へ直接差し込む事で復調音の録音ができます。
1GB あたり約8 時間の記録が可能です。
最大32GB の SDHC まで使用することが可能で、32GB 使用時には約240 時間の録音ができます。
録音はPC標準のWAV 形式を採用により、PC での再生と編集が可能です。 スケルチ連動録音を使用しますと長時間の録音が可能です。

アナログ VIDEO 出力
AR5001D は1.2GHz、2.4GHz などで運用されているFM 変調、アナログ方式のワイヤレスカメラの復調回路を内蔵しています。
復調された信号はNTSC 方式のビデオとして出力されますので、再生画像を市販のモニターで見ることができます。

AF-IQ 出力
PC のサウンド・カードを使用したSDR(ソフトェア受信機)用に12kHzオフセットI/Q 信号が出力されます。サウンド・カードを使用したDRM(Digital Radio Mondiale)放送の復調に利用できます。

APCO P-25 デジタル 音声基板 (別売)
北米を始め、諸外国で標準化の方向にある APCO P-25 デジタル音声再生用のデコーダーです。 日本国内では米軍の一部で使用されているデジタル音声方式です。

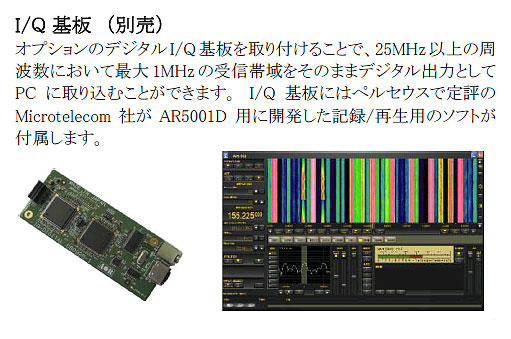

I/Q基板(別売)


アンテナ入力
ANT1 :25MHz〜3.15GHz NJコネクター
ANT2 :40KHz〜3.15GHz NJコネクター

【付属品】
ACアダプター(100v-240VAC対応)・取扱説明書・CDROM(マニュアル、コマンド表、USBドライバ収録)

※カタログ(AORホームページ pdfファイル
