生産終了品 > アンテナアナライザーCAA-500
商品詳細


アンテナアナライザーCAA-500

全国送料無料！

1.8MHz～500MHz周波数直読の信号発信器を内蔵ダブルメーターの採用でSWRとインピーダンスが同時に測定可能！


商品番号 caa500
商品名 アンテナアナライザーCAA-500
定価 60,900円
販売価格 46,852円
税別価格 42,593円
メーカー コメット
在庫数
ポイント 1％

数量:

生産終了しました。CAA-500MKⅡをご利用下さい。



ダブルメーターの採用でSWRとインピーダンスが同時に測定可能！

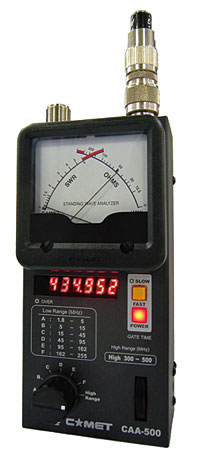

アンテナアナライザー　コメットCAA-500
■1.8～500MHzの広帯域高周波信号発振器を内蔵していますので、アンテナ回路の共振周波数、SWR値及びインピーダンスなどを簡単な操作で測定できます。
■メーターは、ダブル方式の採用によりSWR値及びインピーダンスが同時に測定できますので、アンテナ回路の調整に便利です。
■単三形アルカリ乾電池で約12時間の連続使用が可能です。
■内蔵の単三形アルカリ乾電池6本または外部電源が使用可能です。
■ハンドストラップ取付部を標準装備。市販のハンドストラップの使用により落下防止に役立てることができます。

　　　　　　　　
※ダミーロードは付属しておりません。お持ちのダミーロードをご使用下さい。


【仕様】
周波数レンジ： 　1.8～500MHz　7レンジ分割
RF発振出力レベル： 　1Vp-p
SWRレンジ： 　1.0～∞
インピーダンスレンジ： 　12.5～300Ω
電源： 　内蔵乾電池　単三形乾電池　6本
外部電源：　DC 8～12V
消費電流： 　250mA以下
出力コネクター：　（1.8～230MHz）ＭＪ形 、（300～500MHz）NJ形
寸法： 　（W）86×（H）180（195）×（D）59（65）mm
重量： 　約900g（乾電池を装着時）
付属品： 　外部電源用プラグDCケーブル


【関連用品】

専用ソフトケース CAA-5SC


小型ダミーロード DL-50A（DC～1000MHz、MP型コネクター）

小型ダミーロードDL-50N(DC～1500MHz、NPコネクター)


【参考資料】
● アンテナ調整の勘どころ （JA6HR記）
●アナライザーを使用して 同軸ケーブルの劣化を測定 （JA6HR記）
