船舶用国際VHF > AISトランスボンダーMA-510TRJ
商品詳細

AISトランスボンダーMA-510TRJ

簡易型AISトランスポンダー(2W) (簡易型船舶自動識別装置)

他船の動きが見える安心
●自船の存在を伝える安心
●AISで安全航行


商品番号 ma510tjr
商品名 AISトランスボンダーMA-510TRJ
定価 オープン価格
販売価格 129,800円
税別価格 118,000円
メーカー アイコム(株)
在庫数
ポイント 1%

数量:

カラー画面になって新登場!


4.3インチワイドカラーTFTディスプレイ

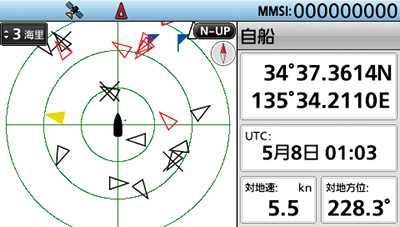

<日中モード画面>

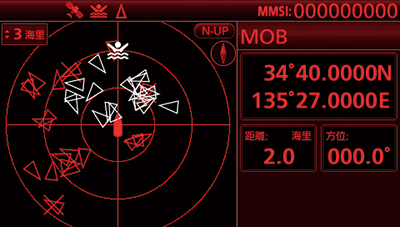

<夜間モード画面>

 広視野角対応で高解像度の4.3インチワイドカラーTFTディスプレイは、自船や他船の位置を明瞭に示します。潜在的に衝突の危険性がある船舶は赤で表示され、僚船などの友達として設定された船舶は黄色で表示されます。 また、周辺の明るさに合わせて画面のモードを切り換えることで、高い視認性を確保することができます。


簡単操作、見やすい画面で受信船舶を管理
 関係する船舶を一覧できるターゲットリストと危険リスト、友達リストを表示できます。ターゲットリスト画面には、検出されたすべてのAISターゲットが表示されます。危険リスト画面には、CPA(自船との最接近距離)とTCPA(CPAに到達するまでにかかる時間)が設定値よりも短い危険ターゲットが表示されます。友達リスト画面には、友達として設定し、検出したAISターゲットが表示されます。また、対象船を選択すると船舶の詳細情報が表示されます。

<ターゲットリスト画面>

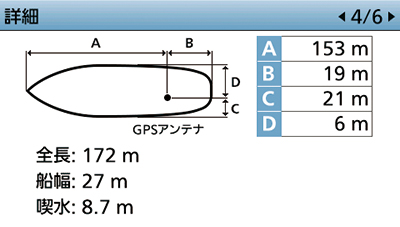

<検出された船舶の詳細情報画面>

簡易ナビゲーション機能

 ナビゲーション機能は、指定されたウェイポイントまたはAISターゲットへ案内する機能です。お気に入りの釣りスポット、または目的の位置をウェイポイントとして最大100個まで割り当てることができます。ナビゲーション機能は、画面上でウェイポイントまたはAISターゲットを選択するだけで開始することができます。

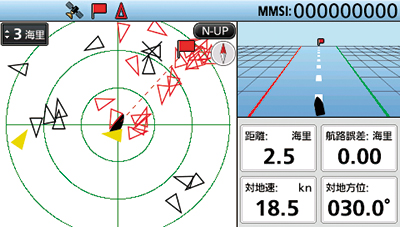

<プロッター画面と並列してナビ画面を表示可能>

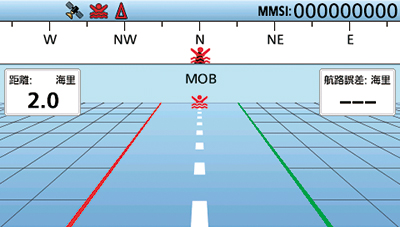

<ナビゲーションのみの画面例>
※ 画面はMOBナビ機能を表示

衝突警報機能を搭載

AISターゲットが自船のCPA/TCPAとして設定した距離/時間よりも接近したときに、プロッター画面で対象の船舶のアイコンが点滅し、警報音が鳴ります。デッキやフライブリッジなどに設置された外部オーディオ機器に接続すれば、AISトランスポンダーから離れていても、衝突警報機能のアラームを聞くことができます。



従来のNMEA0183ポートに加えてNMEA2000ポートを新たに搭載

NMEA2000TMのプラグアンドプレイ機能により、容易にNMEA2000TMのネットワーク(外部プロッター、船舶用レーダーなど)に接続、AISデータとGPSデータを出力できます。また、NMEA0183/-HSを使用して、プロッター、船舶用レーダー、またはGPSレシーバーに接続できます。

USBコネクタ装備

後面パネルのUSBコネクタを介してPCへ、AISデータを出力できます※。

※サードパーティ製アプリケーションと接続ケーブルが必要です。

サイレントモードを標準搭載

サイレントモードでは、AIS送信がオフになり、船舶の位置情報の送信を一時的に停止できます。この機能は、釣り場を他船に知られたくないときなどに便利です。サイレントモードがオンの間も、他船のAISレポートを受信できます。

GPSレシーバーを標準装備

MA-510TRJにはSBAS(静止衛星型衛星航法補強システム)にも対応したGPSレシーバーが内蔵されています。位置情報は、付属のGPSアンテナ(10mのケーブル付き)に接続するだけで受信できます。

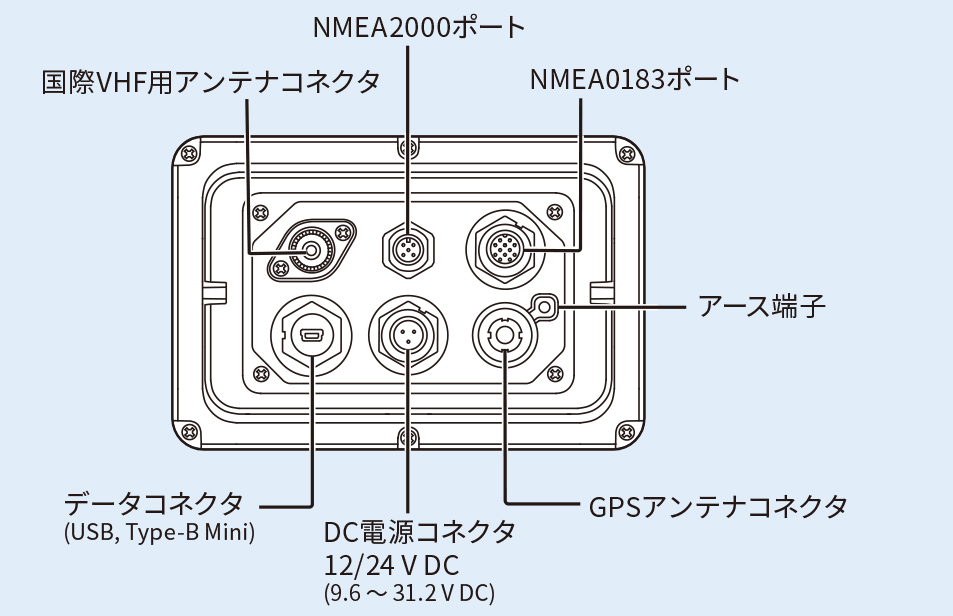

リアパネル

その他の機能

DC12VとDC24Vの両電源に対応

錨泊時の走錨をアラームで知らせるアンカー監視機能搭載

IPX7の防水性能※1

※1 水深1mの静水(常温の水道水)に静かに沈め、30分放置したのちに取り出して、正常に機能すること。

一般仕様

周波数範囲

161.500 〜 162.025MHz

電波の型式

16K0GXW (GMSK)

アンテナインピーダンス

50Ω不平衡

電源電圧

DC12V/24V(マイナス接地)

使用温度範囲

?20℃?+60℃

消費電流(DC12V時)

送信時1.5A 受信時0.7A

寸法(突起物含まず)

W 166.2 × H 110.2 × D 92.5 mm

重量

約700g


送受信部

送信出力

2 W

変調方式

GMSK変調

受信感度

−110dBm以下


 ■GPS受信部


受信チャンネル

最大72チャンネル

受信周波数

1575.42MHz

SBAS

WAAS、EGNOS、MSAS、GAGAN

インターフェース

USB (Type-B Mini)

GGA, GNS, GLL, GSA, GSV, RMC, VTG, VDM, VDO, ACA, ACS, ALR, TXT

NMEA2000TM      入力

059392/904, 060160/416/928, 065240, 126208/996, 129026/029/545

NMEA2000TM      出力

059392/904, 060416/928, 126208/464/ 993/996/998, 129026/029/038/039/040/ 041/539/540/545/792/793/794/797/798/

801/802/803/805/806/807/809/810/811

NMEA0183/-HS    入力/出力

データ伝送速度(ボーレート):

4800bps(IEC61162-1)、または38400bps(IEC61162-2)から選択

センテンスフォーマット(出力):

GGA, GNS, GLL, GSA※2, GSV※2, RMC, VTG, GBS, DTM, DSC

NMEA0183/-HS 外部GPS入力

データ伝送速度(ボーレート):

4800bps(IEC61162-1)、または38400bps(IEC61162-2)から選択

センテンスフォーマット:

GGA, GNS, GLL, RMC, VTG, GBS※3, DTM

NMEA0183/-HS AIS出力

データ伝送速度(ボーレート):38400bps

センテンスフォーマット:

VDM, VDO, ACA, ACS, ALR, TXT

※2    38400bpsに設定している場合だけ、出力します。

※3    受信したGPS信号にGBSセンテンスが含まれていない場合、本製品は外部GPSレシーバーからの信号を受信しません。

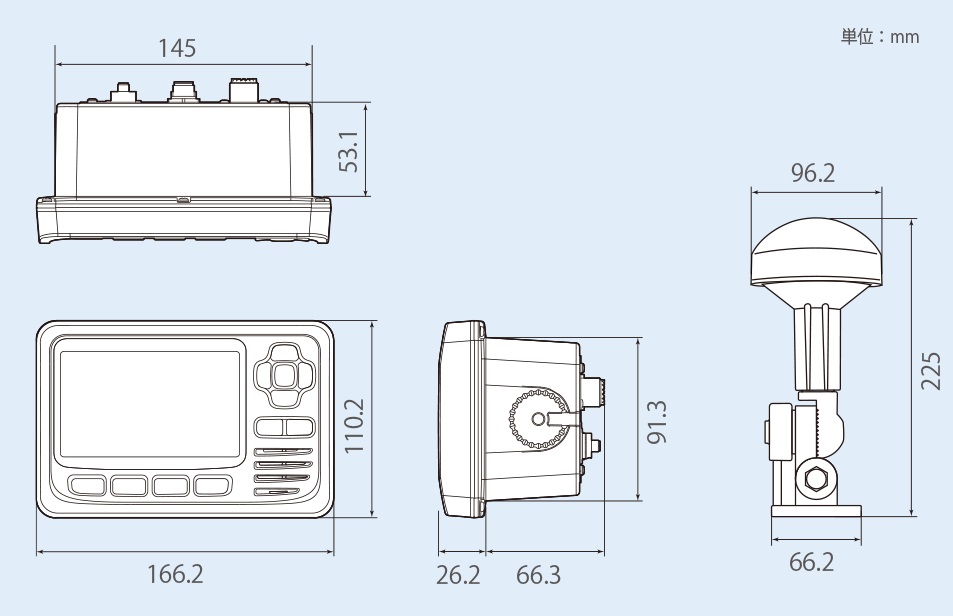

寸法図

付属品
●GPSアンテナ(ケーブル10m含む)

●本体取り付けブラケット

●GPSアンテナ取り付けブラケット

●アクセサリーコネクタ

●DC電源ケーブル

●取扱説明書

●申請書類一式

●保証書
