マイクロウェーブ > 測定器関系 > 簡易型電界強度計 簡易ANT付き SMAJ
商品詳細

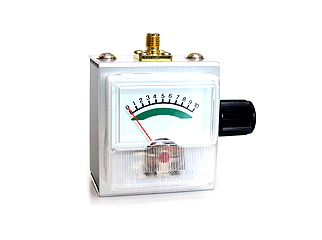

簡易型電界強度計 簡易ANT付き SMAJ

簡易型の電界強度 SMAJコネクター仕様

商品番号 ef30c-sma
商品名 簡易型電界強度計 簡易ANT付き SMAJ
定価(消費税別) 5,800円
販売価格 6,264円
税別価格 5,800円
メーカー コスモウェーブ
在庫数
ポイント 1%

数量:

簡易型の電界強度メーターです。SMAJコネクター仕様(簡易アンテナ付き)

広帯域に使用することができ、周波数範囲は500KHz〜3GHz以上にもなります。

アンテナを接続して使用します。

ハンディ機とホイップアンテナでも「ビュンビュン」とメーターが振ります。

2GHz以上は感度が落ちてきますが、5GHz帯でも使用できます。

電源は不要、実験や移動運用に大変便利です。





● アンテナの利得の比較

アンテナをいろいろと交換して、メーター値が同じ値になる距離で利得の違いがわかります。

また、アンテナ自作の時、本当に利得があるのか不安ですよね。そんな時に市販アンテナと比較したり、アンテナ調整に使ったり電源不要なので、屋外での実験には便利です。

ボリュームで感度調整が出来ます



● アンテナの電界強度分布の調査

トランシーバーにアンテナを接続して、電界強度計でアンテナのいろいろな場所の電界強度を測定すると、

アンテナのどこから強く電波が出ているか簡易に解ります。

モービルアンテナなどで、電界が一番強く出ている場所が基部のコイル部なんて事は良く有ります。

指向性アンテナのビームが方向がずれていたりする事も解ったりします。自作アンテナの検査にも良いですね。



● トランシーバーの動作確認に

移動運用などで、「全く応答が無い」なんて事は有りませんか?「本当に電波が出ているのか?」不安になります。

そんな時、送信しながらアンテナに近づければ、一目瞭然!とても小さいので便利ですね。





広範囲な周波数に対応していますので、簡易プローブとして、マイクロ波ユーザーにもお勧めです。



・サイズ:W45×D50×H40mm

・重量:65g

・周波数:500KHz〜3GHz

・コネクター:BNCJ

・最大入力:10mW 、最小感度:−10dBm、フルスケール:−3dBm〜−4dBm(1GHz)



この製品はアマチュア無線用です。送信出力が弱いと、メーターが反応しない事がございます。

取付るアンテナは、目的の周波数で利得があるアンテナをご用意ください。



取扱説明書 EF30C-SMA
